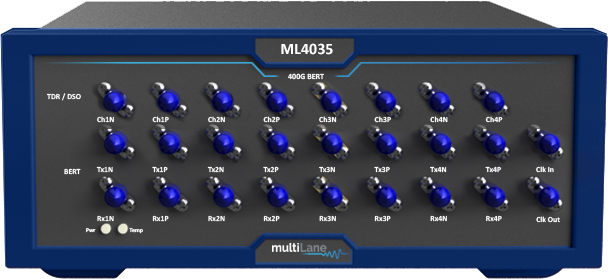

ML4035
Summary:
ML4035同時是最先進的TDR / TDT和數字采樣示波器。 DSO自動在35 GHz頻率下執行準確的眼圖分析，以表征發射機和接收機的質量，并利用用于眼圖測量，抖動分析和NRZ / PAM4數據處理的綜合軟件庫，實現統計欠采樣技術。 真差分TDR / TDT用于同時確定4個通道上組件的阻抗曲線，反射和傳輸損耗。 設計用于表征和制造。
4個差分PPG端口可以生成53 Gpbs NRZ的脈沖模式，從而實現超過35 GHz的Sdd21測量。 ML4035可以配置為測量10米范圍內的TDR。 它具有12ps的脈沖上升時間，可以解決相距1.5mm的阻抗不連續性。 動態范圍為60dB。
