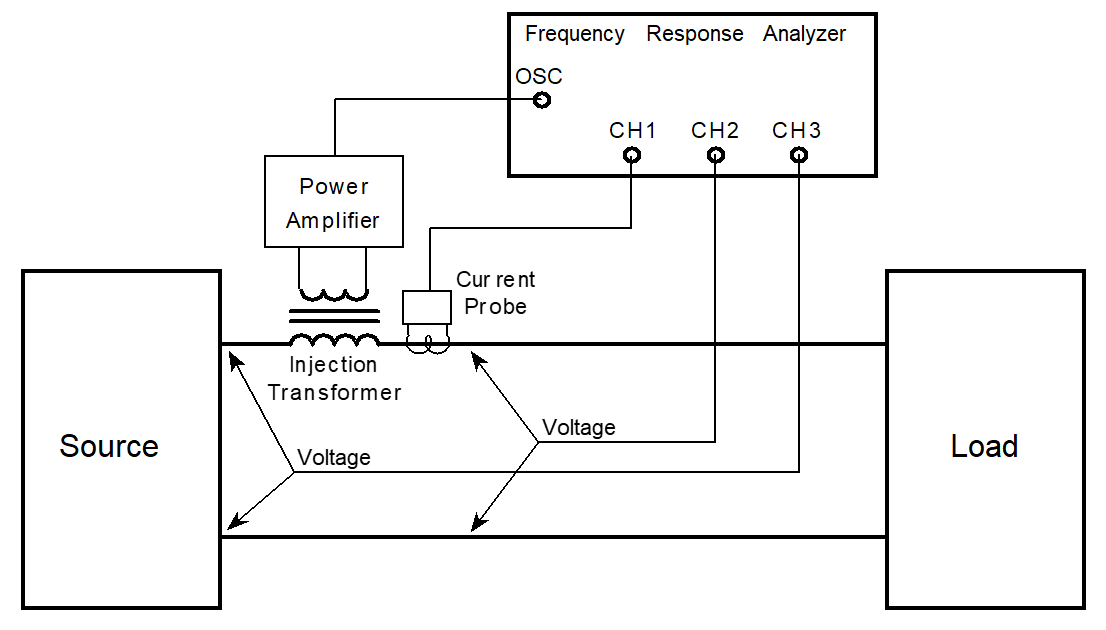

Venable頻率響應分析系統可以用來測量多種電路元件的振幅——頻率圖。可以用多種方式進行設置,不過它們通過測試電流和兩端電壓得到的。每一頻率對應阻抗為電壓電流的比值。左圖顯示了一種測量無源器件阻抗的方法,比如電容器。電流采樣電阻(100歐是較理想的選擇)或者電流探針可以用來測試電流。
